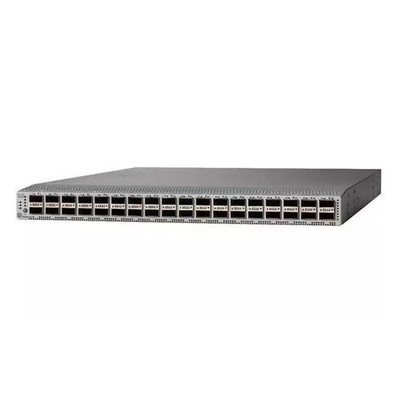

Подробная информация о продукте:
|
| тип продукции: | Выключатель передачи данных | Модель машины: | Сиско переключатель N9K-C9336C-FX2-E |
|---|---|---|---|
| Порт машины: | 36 портов | Память системы: | 24 GB |
| Порты: | 36 x 40/100 Гбит QSFP28 портов | ЦПУ: | 4 ядра |
| Привод SSD: | 128 GB | ||
| Выделить: | Cisco,переход к малому бизнесу,переключатель сети cisco |
||
Обзор продукции
Серия Cisco Nexus 9300-FX2 является расширением коммутаторов серии Nexus 9300-FX с более высокой пропускной способностью.Коммутаторы предлагают различные варианты интерфейса для прозрачной миграции существующих центров обработки данных с 1 Гбит / сПлатформы обеспечивают защиту инвестиций для клиентов.доставка больших буферов, высоко гибкая масштабируемость уровня 2 и уровня 3 и производительность для удовлетворения меняющихся потребностей виртуализированных центров обработки данных и автоматизированных облачных сред.
Cisco предоставляет два режима работы для коммутаторов Cisco Nexus 9000 Series.Программа Cisco NX-OSДля того, чтобы использовать коммутаторы в стандартных средах коммутаторов Cisco Nexus (режим NX-OS), организации также могут развернуть инфраструктуру, которая готова поддерживатьCisco Application Centric Infrastructure (Инфраструктура, ориентированная на приложения)(Cisco ACI)ТМ) платформы, чтобы в полной мере использовать автоматизированный, основанный на политике, подход к управлению системами (режим ACI).
коммутаторы серии Cisco Nexus 9300-FX2
| Модель | Описание |
| Cisco Nexus 9336C-FX2 | 36 x 40/100 Гбит QSFP28 портов |
| Cisco Nexus 9336C-FX2-E | 36 x 40/100 Гбит QSFP28 портов |
| Cisco Nexus 93240YC-FX2 | 48 x 1/10/25-Gbps портов волоконного канала и 12 x 40/100-Gbps портов QSFP28 |
| Cisco Nexus 93360YC-FX2 | 96 x 1/10/25-Gbps волокнистых портов и 12 x 40/100-Gbps QSFP28 портов |
| Cisco Nexus 93216TC-FX2 | 96 x 100M/1/10GBASE-T портов и 12 x 40/100-гигабитных портов QSFP28 |
Cisco Nexus 9336C-FX2-E переключательявляется коммутатором 1RU, который поддерживает 7,2 Тбит / с пропускной способности и более 2,4 БПП. Коммутатор может быть настроен на работу как порты 1/10/25/40/50/100 Гбит / с или 16-, 32-Гбит / сПредлагая гибкие варианты в компактном форм-факторе. Breakout поддерживается на всех портах. Для получения дополнительной информации см. таблицу функций ниже.
Особенности и преимущества
Серия Cisco Nexus 9300-FX2 обеспечивает следующие функции и преимущества:
● Гибкость архитектуры
◦ Лидирующее в отрасли программное решение для сетей Cisco ACIТМПоддержка.
◦ Поддержка стандартов VXLAN EVPN тканей, включая поддержку иерархических многоуровневых площадок (см.Сеть VXLAN с MP-BGP EVPN контрольной плоскостьюдля получения дополнительной информации).
◦ Трехуровневые архитектуры BGP, позволяющие горизонтальные, не блокирующие сетевые ткани IPv6 в веб-массе.
◦ Маршрутизация сегментов позволяет сети пересылать пакеты с переключением меток многопротокола (MPLS) и управлять трафиком без использования протокола резервирования ресурсов (RSVP) для управления трафиком (TE).Он обеспечивает альтернативную систему управления для повышения масштабируемости сети и виртуализации.
◦ Всеобъемлющая поддержка протоколов на уровне 3 (v4/v6) для протоколов однополосного и многополосного маршрутизации, включая BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Роутинговый информационный протокол версия 2 (RIPv2), Протокол независимого мультикаста в редком режиме (PIM-SM), мультикаст для конкретного источника (SSM) и протокол обнаружения мультикастного источника (MSDP).
● Широкая программируемость
◦ Автоматизация с нулевым днем с помощью автоматического питания, что значительно сокращает время снабжения.
◦ Ведущие в отрасли интеграции для ведущих разработчиков приложений управления конфигурациями Ansible, Chef, Puppet, SALT.Обширная поддержка модели Native YANG и отраслевого стандарта OpenConfig через RESTCONF/NETCONF.
◦ Проникновенные API для всех функций переключателя CLI (JSON на основе RPC по HTTP / HTTP).
● Высокая масштабируемость, гибкость и безопасность
◦ Гибкие таблицы перенаправления поддерживают до 1 миллиона общих записей на моделях FX2. Гибкое использование пространства TCAM позволяет настроить определение шаблонов списка контроля доступа (ACL).
◦ поддержка IEEE 802.1ae MAC Security (MACsec) на всех портах моделей 9300-FX2 со скоростью, превышающей или равной 1 Gbps, позволяет шифровать трафик на физическом уровне и обеспечивает безопасность сервера,листья по краю, и связь между листьями и позвоночником.
● Интеллектуальное управление буфером
◦ Платформа предлагает инновационныеИнтеллектуальное управление буфером, который предлагает возможность различать потоки мышей и слонов и применять к ним различные схемы управления очередями на основе их потребностей в перенаправлении сети в случае перегрузки связи.
◦ Интеллектуальными функциями управления буферами являются:
◦ Приблизительный справедливый сброс (AFD) с ловушкой для слонов (ETRAP). AFD различает длительные потоки слонов от короткоживущих потоков мышей, используя ETRAP.AFD освобождает потоки мышей от алгоритма сбрасывания, так что потоки мышей получат свою справедливую долю пропускной способности, не будучи голодными от потоков голодных слонов пропускной способностиКроме того, AFD отслеживает потоки слонов и подвергает их алгоритму AFD в очереди выхода, чтобы предоставить им справедливую долю пропускной способности.
◦ ETRAP измеряет количество байтов входящих потоков и сравнивает их с установленным пользователем порогом ETRAP. После того, как поток пересекает порог, он становится потоком слона.
◦ Динамическая приоритетизация пакетов (DPP) обеспечивает возможность разделения потоков мышей и потоков слонов на две разные очереди, чтобы пространство буфера могло быть выделено им независимо.Поток мышей, чувствительный к перегрузке и задержке может принимать приоритет очереди и избежать переустройства, что позволяет потокам слона, чтобы взять полную пропускную способность связи.
● RDMA через конвергентный Ethernet поддержка RoCE
◦ Платформа предлагает беспроцентный транспорт для RDMA по конвергированной Ethernet с поддержкой протоколов DCB:
◦ Управление потоком на основе приоритета (PFC) для предотвращения падений в сети и приостановки распространения кадров по классу приоритета.
◦ Улучшенная система отбора передачи (ETS) для резервирования полосы пропускания по классу приоритета в ситуации с сбоями в сети.
◦ Протокол обмена информацией о центрах обработки данных (DCBX) для обнаружения и обмена информацией о приоритете и пропускной способности с конечными точками.
◦ Платформа также поддерживает Explicit Congestion Notification (ECN), которая обеспечивает уведомление от конца к концу по IP-потоку путем маркировки пакетов, которые испытали перегрузку, без снижения трафика.Платформа способна отслеживать статистику ECN о количестве маркированных пакетов, которые испытали перегрузку.
● Конвергенция локальных сетей и сетей SAN
◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesЭта функция позволяет LAN и SAN конвергировать сети на беспотери, надежной сети Ethernet.
● Высокая доступность оборудования и программного обеспечения
◦ Технология виртуального порта-канала (vPC) обеспечивает многопутную передачу слоя 2 посредством устранения протокола Spanning Tree.Он также позволяет полностью использовать бисекционную полосу пропускания и упрощенные логические топологии уровня 2 без необходимости изменения существующих моделей управления и развертывания.
◦ 64-управленный равный стоимости MultiPath (ECMP) маршрутизации позволяет использовать слой 3 Fat-дерево конструкции.и увеличить пропускную способность с небольшими перебоями в сети.
◦ Расширенные возможности перезагрузки включают горячее и холодное исправление.
◦ Коммутаторы используют горячезаменяемые энергоблок и вентиляторы с избыточностью N + 1.
● Специально построенная операционная система Cisco NX-OS Software с всеобъемлющими, проверенными инновациями
◦ Одно бинарное изображение, которое поддерживает каждый переключатель в серии Cisco Nexus 9000, упрощая управление изображениями.конструкция, изолирующая неисправности при одновременном увеличении доступности. В случае сбоя процесса процесс может быть перезапущен без потери состояния. Операционная система поддерживает горячее и холодное патчирование и онлайн-диагностику.
◦ Data Center Network Manager (DCNM) - это платформа управления сетью для всех развертываний, поддерживаемых NX-OS, охватывающая новые архитектуры тканей, IP Fabric for Media,внедрение сетей хранения данных для Cisco Nexus®Ускорить обеспечение с дней до минут и упростить развертывание с нуля до дня N.Сокращение циклов устранения неполадок с графической операционной видимостью для топологииУстранение ошибок в конфигурации и автоматизация текущих изменений в замкнутом цикле.с шаблонами моделей развертывания и соответствием конфигурации, предупреждающие с автоматическим исправлением. Резюме состояния в режиме реального времени для ткани, устройств и топологии. Коррелированная видимость для ткани (подложка, накладка, виртуальные и физические конечные точки), включая вычислительную визуализацию с помощью VMware.
◦ Мониторинг сетевого трафика с Cisco Nexus Data Broker создает простой, масштабируемый,и экономически эффективные сетевые тестовые точки доступа (TAP) и Cisco Switched Port Analyzer (SPAN) для мониторинга и анализа сетевого трафика.
● Поддержка платформы Cisco Tetration Analytics
◦ По умолчанию телеметрическая информация от коммутаторов серии Nexus 9300 экспортируется каждые 100 миллисекунд непосредственно из специальной интегральной схемы (ASIC) коммутатора.Эта информация состоит из трех типов данных:: а) Информация о потоке, эта информация содержит информацию о конечных точках, протоколах, портах, когда начался поток, как долго поток был активным и т. д.эта информация фиксирует любые изменения между пакетами в потоке. Примеры включают изменение времени действия (TTL), IP и TCP флагов, длины полезной нагрузки и т. д. (с) Контекстные детали, контекстная информация получена за пределами заголовка пакета,включая изменение использования буфера, пакеты падают в течение потока, ассоциации с тоннельными конечными точками и т.д.
◦ Платформа Cisco Tetration Analytics потребляет эти данные телеметрии,и с помощью бесконтрольного машинного обучения и анализа поведения он может обеспечить выдающуюся повсеместную видимость во всем в вашем центре обработки данных в режиме реального времениИспользуя алгоритмические подходы, платформа Cisco Tetration Analytics обеспечивает глубокие понимания и взаимодействия приложений, позволяя значительно упростить операции, модель нулевого доверия,и миграция приложений на любую программируемую инфраструктуру. Чтобы узнать больше, посетитеhttps://www.cisco.com/go/tetration.
● Cisco Network Assurance Engine (NAE)
◦ Cisco NAE постоянно проверяет, работает ли сетевая инфраструктура в соответствии с намерением политики, и использует силу математических моделей для рассуждения от имени оператора в политике,конфигурация и уровень динамического состоянияNAE может точно указать проблемы в сети, определить, какое приложение или часть сети пострадала, найти причину проблемы и предложить, как ее исправить.Его подход непрерывной проверки преобразует день 2 операции от реактивного к проактивному режиму и он делает это без использования каких-либо данных пакетаNAE помогает избежать отключений, предсказывая влияние изменений, уменьшая информационные инциденты, связанные с сетью, и сокращая среднее время ремонта до 66%.NAE также помогает обеспечить безопасность сети и соответствие сегментации. Чтобы узнать больше о НАЭ, посетитеhttps://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html.
Cisco Nexus 9Спецификации коммутаторов серии 300-FX2
| Особенность | Cisco Nexus 9336C-FX2 | Cisco Nexus 9336C-FX2-E | Cisco Nexus 93240YC-FX2 | Cisco Nexus 93360YC-FX2 | Cisco Nexus 93216TC-FX2 |
| Порты | 36 x 40/100 Гбит QSFP28 портов | 36 x 40/100 Гбит QSFP28 портов | 48 x 1/10/25-Gbps и 12 x 40/100-Gbps портов QSFP28 | 96 x 1/10/25-Gbps и 12 x 40/100-Gbps порты QSFP28 | 96 x 100M/1/10GBASE-T портов и 12 x 40/100-Gbps QSFP28 портов |
| Поддерживаемые скорости |
Ethernet с частотой 1/10/25/40/100 Гбит/с Прорыв поддерживается во всех портах, 1-36: 100G, 2x50G NRZ, 40G native, 4x10/25G (10G w/QSA) 1G w/QSA за исключением портов 1-6 и 33-36 |
Ethernet с частотой 1/10/25/40/100 Гбит/с Прорыв поддерживается во всех портах, 1-36: 100G, 2x50G NRZ, 40G native, 4x10/25G (10G w/QSA) 1G w/QSA за исключением портов 1-6 и 33-36 |
1/10/25-Gbps на нисходящих ссылках 40/100-Gbps на подъемных ссылках |
1/10/25-Gbps на нисходящих ссылках 40/100-Gbps на подъемных ссылках Поддерживаемые порты, 97-108: 4x10/25G |
100M/1/10 Gbps RJ45 нисходящие связи 40/100-Gbps на подъемных ссылках Поддерживаемые порты, 97-108: 4x10/25G |
| FC/FCoE | Никаких | 16/32-Gbps волоконный канал | Никаких | 16/32-Gbps волоконный канал | Никаких |
| ЦПУ | 4 ядра | 4 ядра | 4 ядра | 4 ядра | 4 ядра |
| Система памяти | 24 ГБ | 24 ГБ | До 24 ГБ | До 24 ГБ | До 24 ГБ |
| Диск SSD | 128 ГБ | 128 ГБ | 128 ГБ | 128 ГБ | 128 ГБ |
| Буфер системы | 40 МБ | 40 МБ | 40 МБ | 40 МБ | 40 МБ |
| Порты управления | 2 порта: 1 RJ-45 и 1 SFP+ | 2 порта: 1 RJ-45 и 1 SFP+ | 2 порта: 1 RJ-45 и 1 SFP+ | 2 порта: 1 RJ-45 и 1 SFP+ | 2 порта: 1 RJ-45 и 1 SFP+ |
| Порты USB | 1 | 1 | 1 | 1 | 1 |
| Серийные порты RS-232 | 1 | 1 | 1 | 1 | 1 |
| Силовые источники (до 2) |
750 Вт переменной2, 1100W AC, 1100W DC, 1100W HVAC/HVDC | 1100 Вт переменного тока, 1100 Вт постоянного тока, 1100 Вт HVAC/HVDC | 750 Вт переменной2, 1100W AC, 1100W DC, 1100W HVAC/HVDC | 1200 Вт переменного тока, 930 Вт постоянного тока, 1200 Вт HVAC/HVDC | 1200 Вт переменного тока, 930 Вт постоянного тока, 1200 Вт HVAC/HVDC |
| Типичная мощность (AC) | 337W | 337W | 298W | 404W | 580 Вт |
| Максимальная мощность (AC) | 719W | 705W | 708W | 900 Вт | 965 Вт |
| Входное напряжение (AC) | от 100 до 240 В | от 100 до 240 В | от 100 до 240 В | от 100 до 240 В | от 100 до 240 В |
| Входное напряжение (высоковольтное переменное напряжение [HVAC]) | от 100 до 277 В | от 100 до 277 В | от 100 до 277 В | от 100 до 277 В | от 100 до 277 В |
| Входное напряжение (DC) | от 40 до 72 В | от 40 до 72 В | от 40 до 72 В | от 40 до 72 В | от 40 до 72 В |
| Входное напряжение (высоковольтное постоянное напряжение [HVDC]) | от 240 до 380 В | от 240 до 380 В | от 240 до 380 В | от 240 до 380 В | от 240 до 380 В |
| Частота (AC) | от 50 до 60 Гц | от 50 до 60 Гц | от 50 до 60 Гц | от 50 до 60 Гц | от 50 до 60 Гц |
| Фанаты | 3 подъемника с двойным вентилятором | 6 | 5 | 3 лотка для вентиляторов | 3 лотка для вентиляторов |
| Поток воздуха | Впускная и выпускная трубы с боковой стороны | Впускная и выпускная трубы с боковой стороны | Впускная и выпускная трубы с боковой стороны | Впускная и выпускная трубы с боковой стороны | Впускная и выпускная трубы с боковой стороны |
| Физические размеры (H x W x D) |
1.72 х 17.3 х 24.5 дюймов (4.4 х 43.9 х 62.3 см) | 1.72 х 17.3 х 24.7 дюйма (4.4 х 43.9 х 62.7 см) | 2.1 x 17,3 x 23,3 дюйма (5,3 x 43,9 x 59,1 см) | 3.38 х 17.41 х 24.14 дюйма. (8.59 х 44.23 х 61.31 см) | 3.38 x 17.41 x 23.6 дюйма (8.59 x 44.2 x 59.9 см) |
| Акустика | 76.2 дБА при 50% скорости вентилятора, 85,3 дБА при 70% скорости вентилятора и 92,3 дБА при 100% скорости вентилятора | 740,7 дБА при 50% скорости вентилятора, 80,4 дБА при 70% скорости вентилятора и 88,1 дБА при 100% скорости вентилятора. | 76.4 дБА при 50% скорости вентилятора, 83,3 дБА при 70% скорости вентилятора и 92,1 дБА при 100% скорости вентилятора | 760,7 дБА при 40% скорости вентилятора, 88,7 дБА при 70% скорости вентилятора и 97,4 дБА при 100% скорости вентилятора | 760,7 дБА при 40% скорости вентилятора, 88,7 дБА при 70% скорости вентилятора и 97,4 дБА при 100% скорости вентилятора |
| Соответствие требованиям RoHS | Да, да. | Да, да. | Да, да. | Да, да. | Да, да. |
| MTBF | 352590 часов | 292,740 часов | 365610 часов | 320040 часов | 290680 часов |
| Минимальное изображение ACI | ACI-N9KDK9-13.1.2 | ACI-N9KDK9-14.0 | ACI-N9KDK9-14.1.2 |
ACI-N9KDK9-14.1.2
|
|
| Минимальное изображение NX-OS | NXOS-703I7.3 | NXOS-10.1 ((1) | NXOS-703I7.3 | NXOS-9.3 ((1) | NXOS-9.3 ((1) |
2 Типичные и максимальные значения мощности основаны на входе, полученном из энергосистемы.NXA-PAC-750W-PI) основывается на выходном рейтинге к внутренней части переключателя.
В таблице 3 перечислены характеристики производительности и масштабируемости для коммутаторов серии Cisco Nexus 9300-FX2/FX2-E.
