Cisco Nexus 9300-GX2 серии фиксированные коммутаторы Cisco N9K-C9332D-GX2B

Обзор продукции

Серия Cisco Nexus 9300-GX2 отвечает потребности в высокопроизводительных, энергоэффективных, компактных коммутаторах в сетевой инфраструктуре.и 400G тканей для следующего поколения листьев и спинных конструкций и тканей для хранения IP. The platform is built with backward-compatible 400G optical interface Quad Small Form-Factor Pluggable–Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps; он также предлагает различные более низкие скорости и плотность портов, в том числе 10, 25, 50 и 200 Гбит / с, с использованием прорывов.Организации могут развернуть Cisco^®Инфраструктура, ориентированная на применение (Cisco ACI)^®) или Cisco NX-OS режим.

коммутаторы серии Cisco Nexus 9300-GX2

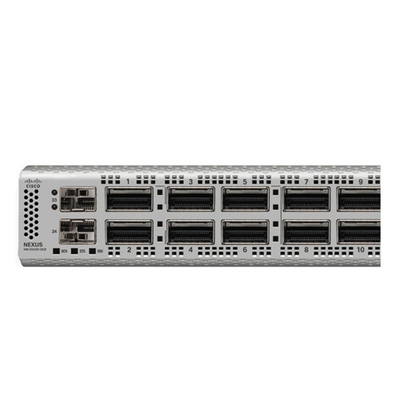

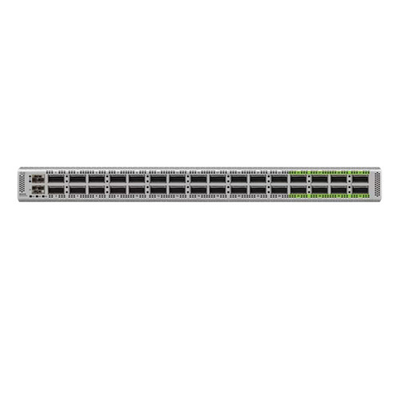

Cisco Nexus 9332D-GX2Bявляется компактным форм-фактором 1-Rack-Unit (1RU), который поддерживает 25,6 Tbps пропускной способности и 4,17 bpps через 32 фиксированных порта 400G QSFP-DD и два фиксированных порта 1/10G SFP + (рисунок 3).Порты QSFP-DD также поддерживают 200G (QSFP56)Каждый порт также может поддерживать 4x10G, 4x25G, 4x50G, 4x100G и 2x200G. Последние восемь портов, отмеченные зеленым цветом, способны к шифрованию MACsec по скорости провода.

Особенности и преимущества

Коммутаторы серии Cisco Nexus 9300-GX2 обеспечивают следующие функции и преимущества:

● Гибкость архитектуры

Cisco Nexus 9000 серии коммутаторы поддерживают Cisco Application Centric Infrastructure (Cisco ACI), Cisco NX-OS VXLAN EVPN, Cisco IP Fabric для СМИ, Cisco Nexus Dashboard Data Broker,и IP маршрутизированные или Ethernet переключенные слой-2 ткани с использованием комплексного набора протоколов IPv6/IPv4 и Ethernet для однополых и многополосных передач.

◦ Специально построенная операционная система Cisco NX-OS Software с всеобъемлющими, проверенными инновациями.конструкция, изолирующая неисправности при одновременном увеличении доступности.

◦ Лидирующее в отрасли решение Cisco Software-Defined Networking (SDN) с поддержкой Cisco ACI.архитектура, основанная на намерениях, с централизованной автоматизацией и профилями приложений, основанными на политике.

◦ Поддержка стандартов VXLAN EVPN тканей, включая поддержку иерархических многоуровневых сетей (для получения дополнительной информации см. сеть VXLAN с MP-BGP EVPN-управляющей плоскостью).

◦ Трехуровневые архитектуры BGP, позволяющие создавать горизонтальные, не блокирующие IPv6 сетевые структуры в веб-массе.

◦ Комплексная поддержка протоколов на уровне 3 (v4 и v6) для протоколов однопоточного и многопоточного маршрутизации, включая BGP, Open Shortest Path First (OSPF),Улучшенный протокол маршрутизации внутренних шлюзов (EIGRP), протокол маршрутизации информации версии 2 (RIPv2), протокол независимый мультикаст редкий режим (PIM-SM), источник-специфический мультикаст (SSM) и мультикаст протокол обнаружения источника (MSDP).

◦ Маршрутизация сегментов (SR и SRv6) позволяет сети пересылать пакеты многопротокольного переключения меток (MPLS) и проектировать трафик без протокола резервирования ресурсов (RSVP)Cisco IP Fabric for Media помогает вам перейти от SDI-маршрутизатора к IP-инфраструктуре.В инфраструктуре, основанной на ИС, один кабель способен переносить несколько двунаправленных потоков трафика и может поддерживать различные размеры потоков без необходимости изменений физической инфраструктуры.

◦ Nexus Dashboard Data Broker предоставляет клиентам полную наблюдаемость в их сети и решениях, которые могут помочь им выявить и смягчить угрозы безопасности,осознать и устранить узкие места в работе, соблюдать соблюдение данных и иметь представление о операциях по планированию мощностей.

● Широкая программируемость

◦ Автоматизация с первого дня с помощью автоматического обеспечения питания (POAP), что значительно сокращает время обеспечения.

◦ Лидирующие в отрасли интеграции для ведущих приложений управления конфигурацией DevOps, таких как Ansible.Обширная поддержка модели YANG и отраслевого стандарта OpenConfig через RESTCONF/NETCONF/gNMI.

◦ REST API взаимодействует с Data Management Engine (DME).

◦ Модельно-ориентированная телеметрия, повышающая наблюдаемость сети.

◦ Хостинг сторонних приложений с использованием Cisco Application Framework (CAF).

● Высокая масштабируемость, гибкость и безопасность

◦ Гибкие таблицы перенаправления поддерживают до двух миллионов общих записей на моделях Cisco Nexus 9300-GX2.

◦ Возможность IEEE 802.1ae MAC security (MACsec) 1 на выбранных портах моделей 9300-GX2 позволяет шифровать трафик на физическом уровне и обеспечивает безопасный сервер, пограничный лист,и связь между листьями и позвоночником..

● создание сетей ИИ/МЛ

Cisco Nexus 9300 GX2 Series Fixed Switches support innovative congestion management and flow control algorithms along with the right latency and telemetry to meet the design requirements of AI/ML fabrics.

◦ Контроль приоритета потока (PFC) является ключевой возможностью, поддерживаемой на коммутаторах серии Cisco Nexus 9000, которая предотвращает падение кадров Ethernet путем сигнализации, управления,и управление потоками Ethernet вдоль пути путем отправки паузных кадров соответствующим отправителям.

◦ Платформа также поддерживает Explicit Congestion Notification (ECN), которая обеспечивает уведомление от конца к концу по IP-потоку путем маркировки пакетов, которые испытали перегрузку, без снижения трафика.Платформа способна отслеживать статистику ECN, включая количество маркированных пакетов, которые были перегружены.

◦ Платформа предлагает беспроблемный транспорт для удаленного прямого доступа к памяти (RDMA) через конвергированный Ethernet (RoCE) с поддержкой протоколов Data Center Bridging (DCB).

◦ Улучшенный выбор передачи (ETS) резервирует пропускную способность по классу приоритета в ситуациях с неразберихой сети.

◦ Протокол обмена информацией о мостах в центрах обработки данных (DCBX) может обнаруживать и обмениваться информацией о приоритете и пропускной способности с конечными точками.

◦ Weighted Random Early Detection (WRED) is a congestion-avoidance technique that allows Cisco Nexus 9000 Series Switches to detect and react to congestion in the network by marking flows that could cause congestion.

◦ Платформа предлагает инновационное интеллектуальное управление буферами Cisco,который предлагает возможность различать потоки мышей и слонов и применять к ним различные схемы управления очередями на основе их потребностей в перенаправлении сети в случае перегрузки связи..

◦ Приблизительное выброс (AFD) с ловушкой для слонов (ETRAP).ETRAP измеряет количество байтов поступающих потоков и сравнивает их с установленным пользователем порогом ETRAPПосле того, как поток пересекает порог, он превращается в поток слона.

◦ Динамическая приоритетизация пакетов (DPP) обеспечивает возможность разделения потоков мышей и потоков слонов на две разные очереди, чтобы пространство буфера могло быть выделено им независимо.

● высокая доступность оборудования и программного обеспечения

◦ Технология виртуального порта-канала (vPC) обеспечивает многопутную связь уровня 2 путем устранения протокола Spanning Tree (STP).

◦ Может выполнять тканевую ссылку в среде VXLAN, исключая необходимость в peer-to-peer vPC. 128-управляемое равноценное многопутное маршрутизация (ECMP) позволяет использовать конструкции жирового дерева слоя 3.Эта функция помогает организациям предотвратить узкие места в сети, увеличить устойчивость и увеличить пропускную способность с минимальными перебоями в сети.

◦ Обновление программного обеспечения (SMU) содержит исправления для конкретного дефекта.

◦ Усовершенствования программного обеспечения в эксплуатации (ISSU) позволяют обновлять программное обеспечение устройства, пока коммутатор продолжает пересылать трафик.

◦ Коммутаторы используют горячезаменяемые энергоблоки и вентиляторы с избыточностью N + 1.

● Панель управления Cisco Nexus

◦ Cisco Nexus Dashboard - это платформа, которая трансформирует операции в центре обработки данных и облачных сетях с помощью простоты, автоматизации и аналитики.Cisco Nexus Dashboard Insights (NDI) (Инсайты панели управления Cisco Nexus), Cisco Nexus Dashboard Orchestrator (NDO) и Cisco Nexus Dashboard Data Broker (NDDB) интегрированы в качестве услуг в Cisco Nexus Dashboard.

◦ Cisco Nexus Dashboard поставляется со всеми лицензиями Cisco Nexus 9000.Cisco Nexus Dashboard Orchestrator требует Cisco DCN Advantage, и Cisco Nexus Dashboard Insights требует дополнительной лицензии Cisco DCN Premier или Cisco DCN Day-2 Ops.

Спецификации Cisco Nexus 9300 ACI Spine Switch
