Cisco Nexus 9300-GX серии коммутаторы Cisco N9K-C93600CD-GX

Обзор продукции

На основеСиско.®Технология Cloud Scale, Cisco Nexus^®Switches 9300-GX - это следующее поколение фиксированных Switches Cisco Nexus 9000 Series, способных поддерживать 400 гигабит Ethernet (GE).С увеличением количества случаев использования для приложений, требующих искусственного интеллекта (ИИ) и машинного обучения (МУ), платформа удовлетворяет потребности в высокопроизводительных, энергоэффективных и компактных коммутаторах в сетевой инфраструктуре.Эти коммутаторы предназначены для поддержки 100G и 400G тканей для мобильных операторов услуг, включая краю сети, 5G, IoT, профессиональную медиасетевую платформу (PMN), and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densitiesCisco Nexus 9300-GX обеспечивает защиту инвестиций для клиентов,обеспечение более высокой производительности для уменьшения масштаба тканей из спинного листа для поддержки растущего трафика для облачных приложений.

Cisco предоставляет два режима работы для коммутаторов серии Cisco Nexus 9000.^®) или Cisco NX-OS режим.

Cisco ACIЭто целостная архитектура, основанная на намерениях, с централизованной автоматизацией и профилями приложений, основанными на политике.обеспечивает надежную транспортную сеть для динамических нагрузок и построен на сетевой структуре, которая сочетает проверенные временем протоколы с новыми инновациями для создания высоко гибкой, масштабируемой,и устойчивая архитектура низкой задержкиЭта ткань обеспечивает сеть, которая может поддерживать самые требовательные и гибкие среды центра обработки данных.

Разработанный для программируемой сети,Cisco NX-OSоперационная система автоматизирует конфигурацию и управление для клиентов, которые хотят воспользоваться преимуществами модели работы DevOps и наборов инструментов.

Коммутаторы Cisco Nexus 9300

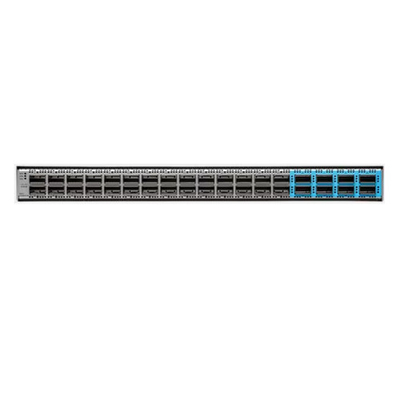

Cisco Nexus 93600CD-GX переключатель является коммутатором 1RU, который поддерживает пропускную способность 12 Tbps и 4,0 bpps через 28 фиксированных портов 40/100G QSFP-28 и 8 фиксированных портов 10/25/40/50/100/200/400G QSFP-DD.Для получения дополнительной информации см. таблицу функций ниже.

Особенности и преимущества

Серия Cisco Nexus 9300-GX обеспечивает следующие функции и преимущества:

● Гибкость архитектуры

◦ Лидирующее в отрасли решение Cisco Software-Defined Networking (SDN) и Cisco ACI^®поддержка

◦ Поддержка VXLAN EVPN тканей, основанных на стандартах, включая поддержку иерархических многоуровневых площадок (см.Сеть VXLAN с MP-BGP EVPN-управляющей плоскостьюдля получения дополнительной информации)

◦ Трехуровневые архитектуры BGP, позволяющие создавать горизонтальные, не блокирующие сетевые структуры IPv6 в веб-массе

◦ Маршрутизация сегментов (SR и SRv6) позволяет сети пересылать пакеты с коммутацией меток многопротокола (MPLS) и управлять трафиком без использования протокола резервирования ресурсов (RSVP) для управления трафиком (TE).Он обеспечивает альтернативную систему управления для повышения масштабируемости сети и виртуализации

◦ Всеобъемлющая поддержка протоколов для протоколов Unicast и Multicast Routing на уровне 3 (v4 и v6), включая BGP, Open Shortest Path First (OSPF),Улучшенный протокол маршрутизации внутренних шлюзов (EIGRP), протокол маршрутизации информации версии 2 (RIPv2), протокол независимый мультикаст редкий режим (PIM-SM), источник-специфический мультикаст (SSM), и мультикаст протокол обнаружения источника (MSDP)

● Широкая программируемость

◦ Автоматизация с нулевым днем с помощью автоматического обеспечения питания (POAP), что значительно сокращает время обеспечения

◦ Лидирующие в отрасли интеграции для ведущих приложений управления конфигурацией DevOps, таких как Ansible, Chef, Puppet и SALT.Обширная поддержка модели YANG и отраслевого стандарта OpenConfig через RESTCONF/NETCONF

◦ Пространные API для всех функций интерфейса командной строки (CLI) переключателя (RPC на основе JSON по HTTP/HTTP)

● Высокая масштабируемость, гибкость и безопасность

◦ Гибкие таблицы перенаправления поддерживают до одного миллиона общих записей на моделях GX. Гибкое использование пространства TCAM позволяет настроить определение шаблонов списка контроля доступа (ACL)

● Интеллектуальное управление буфером

◦ Платформа предлагает инновационныеИнтеллектуальное управление буфером,который предлагает возможность различать потоки мышей и слонов и применять к ним различные схемы управления очередями на основе их потребностей в перенаправлении сети в случае перегрузки связи

◦ Интеллектуальные функции управления буфером включают:

◦ Приблизительный справедливый сброс (AFD) с ловушкой для слонов (ETRAP). AFD различает длительные потоки слонов от короткоживущих потоков мышей, используя ETRAP.AFD освобождает потоки мышей от алгоритма сбрасывания, так что потоки мышей получат свою справедливую долю пропускной способности, не будучи голодными от потоков голодных слонов пропускной способностиКроме того, AFD отслеживает потоки слонов и подвергает их алгоритму AFD в очереди выхода, чтобы предоставить им справедливую долю пропускной способности

◦ ETRAP измеряет количество байтов входящих потоков и сравнивает их с установленным пользователем порогом ETRAP. После того, как поток пересекает порог, он становится потоком слона

◦ Динамическая приоритетизация пакетов (DPP) обеспечивает возможность разделения потоков мышей и потоков слонов на две разные очереди, чтобы пространство буфера могло быть выделено им независимо.Потоки мышей, чувствительные к перегрузке и задержке, могут принимать приоритетную очередь и избегать перезаказа, что позволяет потокам слонов использовать полную пропускную способность связи.

● Удаленный прямой доступ к памяти (RDMA) через конвергированный Ethernet поддержка RoCE

◦ Платформа предлагает беспроцентный транспорт для удаленного прямого доступа к памяти (RDMA) по конвергированной Ethernet с поддержкой протоколов Data Center Bridging (DCB):

◦ Управление потоком на основе приоритета (PFC) предотвращает падение сети и распространение паузовых кадров по классу приоритета

◦ Улучшенный отбор передачи (ETS) резервирует пропускную способность по классу приоритета в ситуациях конфликта сети

◦ Протокол обмена данных (DCBX) может обнаруживать и обмениваться информацией о приоритете и пропускной способности с конечными точками

◦ Платформа также поддерживает Explicit Congestion Notification (ECN), которая предоставляет уведомление от конца к концу по IP-потоку путем маркировки пакетов, которые испытали перегрузку, без снижения трафика.Платформа способна отслеживать статистику ECN, включая количество маркированных пакетов, которые перегружены

● Конвергенция локальной сети и сети SAN

◦ Поддержка N-Port Virtualization (NPV) Fibre Channel over Ethernet (FCoE) позволяет администратору сети контролировать идентификаторы доменов и точки управления в сети Fibre Channel по мере ее масштабирования.Эта функция позволяет LAN и SAN-конвергированных сетей на беспотери, надежная сеть Ethernet

● Высокая доступность оборудования и программного обеспечения

◦ Технология виртуального порта-канала (vPC) обеспечивает многопутную передачу на уровне 2 посредством устранения протокола Spanning Tree (STP).Он также позволяет полностью использовать бисекционную полосу пропускания и упрощенные логические топологии уровня 2 без необходимости изменения существующих моделей управления и развертывания

◦ 64-управленный равный стоимости MultiPath (ECMP) маршрутизации позволяет использовать слой 3 Fat-дерево конструкции.и увеличить пропускную способность с небольшими перебоями в сети

◦ Расширенные возможности перезагрузки включают горячее и холодное исправление

◦ Коммутаторы используют горячезаменяемые энергоблоки (ЭББ) и вентиляторы с избыточностью N + 1

● Специально построенная операционная система Cisco NX-OS Software с всеобъемлющими, проверенными инновациями

◦ Одно бинарное изображение поддерживает каждый переключатель в серии Cisco Nexus 9000, упрощая управление изображениями.конструкция, изолирующая неисправности при одновременном увеличении доступности. В случае сбоя процесса, процесс может быть перезагружен без потери состояния. Операционная система поддерживает горячее и холодное патчирование и онлайн диагностику

◦ Data Center Network Manager (DCNM) - это платформа управления сетью для всех развертываний Cisco NX-OS, охватывающая новые архитектуры тканей, IP Fabric for Media,внедрение сетей хранения данных для центра обработки данных Cisco NexusУскорить провизионное обеспечение с дней на минуты и упростить развертывание с нулевого дня до дня N. Сократить циклы устранения неполадок с графической операционной видимостью для топологии, сетевой ткани,и инфраструктуры. Устранить ошибки настройки и автоматизировать текущие изменения в замкнутом цикле, с шаблонами моделей развертывания и предупреждения соответствия настройки с автоматическим исправлением.Наслаждайтесь кратким обзором здоровья ткани в режиме реального времениКоррелированная видимость для ткани (подложка, накладка, виртуальные и физические конечные точки), включая вычислительную визуализацию с VMware

◦ Мониторинг сетевого трафика с Cisco Nexus Data Broker создает простой, масштабируемый,и экономически эффективные сетевые тестовые точки доступа (TAP) и Cisco Switched Port Analyzer (SPAN) для мониторинга и анализа сетевого трафика

● Cisco Network Assurance Engine (NAE)

◦ Cisco NAE постоянно проверяет, работает ли сетевая инфраструктура в соответствии с политикой.конфигурацияNAE может точно указать проблемы в сети, определить, какое приложение или часть сети пострадала, определить причину проблемы,и предложить как это исправитьЕго подход непрерывной проверки преобразует операции второго дня из реактивного в активный режим и делает это без использования данных пакетов.NAE помогает избежать отключений, предсказывая влияние изменений, уменьшая сетевые IT-инциденты и сокращая среднее время ремонта до 66 процентов. NAE также помогает обеспечить безопасность сети и соответствие сегментации.https://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html

Спецификации коммутаторов серии Cisco Nexus 9300-GX

Серия Cisco Nexus GX также внедряет поддержку одночиповой функции ACI, чтобы клиенты могли использовать устройства серии GX,либо в ACI позвоночника или ACI листья развертывания для полностью гибких развертываний.
