Подробная информация о продукте:
|
| Тип продукции: | Выключатель передачи данных | Модель машины: | Cisco Switch N9K-C93108TC-FX |
|---|---|---|---|
| Порт машины: | 54-порт | ЦПУ: | 4 ядра |
| Порты: | 48 x 100M/1/10GBASE-T и 6 x 40/100-Gbps портов QSFP28 | Нисходящий канал поддержал скорости: | скорости 100-Mbps и 1/10-Gbps |
| Выделить: | Cisco 10 Гб переключатель 54 порт,N9K-C93108TC-FX Cisco 10 Gb Ethernet Switch |
||
Обзор продукции
Cisco Nexus®Switches серии 9300-FX принадлежит к фиксированной платформе Cisco Nexus 9000 на основеТехнология Cisco Cloud ScaleПлатформа поддерживает экономически эффективные развертывания в облачном масштабе, увеличение числа конечных точек и облачные услуги с беспроводной безопасностью и телеметрией.Платформа построена на современной системной архитектуре, предназначенной для обеспечения высокой производительности и удовлетворения растущих потребностей высокомасштабных центров обработки данных и растущих предприятий.
Switches серии Cisco Nexus 9300-FX предлагают различные варианты интерфейса для прозрачной миграции существующих центров обработки данных от 100-Mbps, 1-Gbps и 10-Gbps скоростей до 25-Gbps на сервере,и от скоростей 10 и 40 Гбит/с до 50 и 100 Гбит/с на уровне агрегированияПлатформы обеспечивают защиту инвестиций для клиентов, обеспечивая большие буферы, высокую гибкость масштабируемости уровня 2 и уровня 3,и производительность для удовлетворения меняющихся потребностей виртуализированных центров обработки данных и автоматизированных облачных сред.
Cisco предоставляет два режима работы для коммутаторов Cisco Nexus 9000 Series.Программа Cisco NX-OSДля того, чтобы использовать коммутаторы в стандартных средах коммутаторов Cisco Nexus (режим NX-OS), организации также могут развернуть инфраструктуру, которая готова поддерживатьCisco Application Centric Infrastructure (Инфраструктура, ориентированная на приложения)(Cisco ACI)ТМ) платформы, чтобы в полной мере использовать автоматизированный, основанный на политике, подход к управлению системами (режим ACI).
коммутаторы серии Cisco Nexus 9300-FX
| Модель | Описание |
| Cisco Nexus 93180YC-FX | 48 x 1/10/25-Gbps портов волоконного канала и 6 x 40/100-Gbps портов QSFP28 |
| Cisco Nexus 93108TC-FX | 48 x 100M/1/10GBASE-T портов и 6 x 40/100-Gbps QSFP28 портов |
| Cisco Nexus 9348GC-FXP | 48 x 100M/1G портов BASE-T, 4 x 1/10/25-Gbps портов SFP28 и 2 x 40/100-Gbps портов QSFP28 |

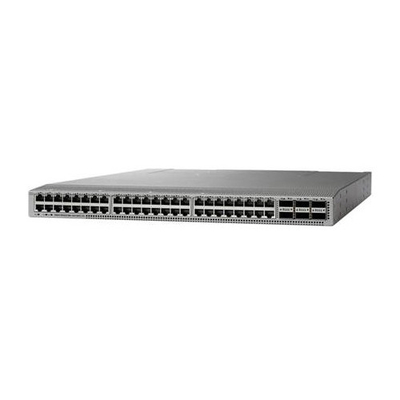

Cisco Nexus 93108TC-FX переключательявляется 1RU-свитчем, который поддерживает 2,16 Тбит/с пропускной способности и более 1,25 Ббит/с. 48 портов 10 ГБASE-T на 93108TC-FX могут быть настроены на работу как порты 100 Мбит/с, 1 Гб/с или 10 Гб/с.Упольная связь может поддерживать до шести портов 40 и 100 Гбит / с, или сочетание 1-, 10-, 25-, 40, 50- и 100-Гбит/с подключения, предлагающие гибкие варианты миграции.
Особенности и преимущества
Серия Cisco Nexus 9300-FX обеспечивает следующие функции и преимущества:
● Гибкость архитектуры
◦ Лидирующее в отрасли программное решение для сетей Cisco ACIТМПоддержка.
◦ Поддержка стандартов VXLAN EVPN тканей, включая поддержку иерархических многоуровневых площадок (см.Сеть VXLAN с MP-BGP EVPN контрольной плоскостьюдля получения дополнительной информации).
◦ Трехуровневые архитектуры BGP, позволяющие горизонтальные, не блокирующие сетевые ткани IPv6 в веб-массе.
◦ Маршрутизация сегментов позволяет сети пересылать пакеты с переключением меток многопротокола (MPLS) и управлять трафиком без использования протокола резервирования ресурсов (RSVP) для управления трафиком (TE).Он обеспечивает альтернативную систему управления для повышения масштабируемости сети и виртуализации.
◦ Всеобъемлющая поддержка протоколов на уровне 3 (v4/v6) для протоколов однополосного и многополосного маршрутизации, включая BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Роутинговый информационный протокол версия 2 (RIPv2), Протокол независимого мультикаста в редком режиме (PIM-SM), мультикаст для конкретного источника (SSM) и протокол обнаружения мультикастного источника (MSDP).
● Широкая программируемость
◦ Автоматизация с нулевым днем с помощью автоматического питания, что значительно сокращает время снабжения.
◦ Ведущие в отрасли интеграции для ведущих приложений управления конфигурацией DevOps Ansible, Chef, Puppet, SALT.Обширная поддержка модели Native YANG и отраслевого стандарта OpenConfig через RESTCONF/NETCONF.
◦ Проникновенные API для всех функций переключателя CLI (JSON на основе RPC по HTTP / HTTP).
● Высокая масштабируемость, гибкость и безопасность
◦ Гибкие таблицы перенаправления поддерживают до 2 миллионов общих записей на моделях FX. Гибкое использование пространства TCAM позволяет настроить определение шаблонов списка контроля доступа (ACL).
◦ поддержка IEEE 802.1ae MAC Security (MACsec) на всех портах моделей 9300-FX со скоростью, превышающей или равной 10 Gbps, позволяет шифровать трафик на физическом уровне и обеспечивает безопасность сервера,листья по краю, и связь между листьями и позвоночником.
● Интеллектуальное управление буфером
◦ Платформа предлагает инновационныеИнтеллектуальное управление буфером, который предлагает возможность различать потоки мышей и слонов и применять к ним различные схемы управления очередями на основе их потребностей в перенаправлении сети в случае перегрузки связи.
◦ Интеллектуальными функциями управления буферами являются:
◦ Приблизительный справедливый сброс (AFD) с ловушкой для слонов (ETRAP). AFD различает длительные потоки слонов от короткоживущих потоков мышей, используя ETRAP.AFD освобождает потоки мышей от алгоритма сбрасывания, так что потоки мышей получат свою справедливую долю пропускной способности, не будучи голодными от потоков голодных слонов пропускной способностиКроме того, AFD отслеживает потоки слонов и подвергает их алгоритму AFD в очереди выхода, чтобы предоставить им справедливую долю пропускной способности.
◦ ETRAP измеряет количество байтов входящих потоков и сравнивает их с установленным пользователем порогом ETRAP. После того, как поток пересекает порог, он становится потоком слона.
◦ Динамическая приоритетизация пакетов (DPP) обеспечивает возможность разделения потоков мышей и потоков слонов на две разные очереди, чтобы пространство буфера могло быть выделено им независимо.Поток мышей, чувствительный к перегрузке и задержке может принимать приоритет очереди и избежать переустройства, что позволяет потокам слона, чтобы взять полную пропускную способность связи.
● RDME через конвергентный Ethernet поддержка RoCE
◦ Платформа предлагает беспроцентный транспорт для RDMA по конвергированной Ethernet с поддержкой протоколов DCB:
◦ Управление потоком на основе приоритета (PFC) для предотвращения падений в сети и приостановки распространения кадров по классу приоритета.
◦ Улучшенная система отбора передачи (ETS) для резервирования полосы пропускания по классу приоритета в ситуации с сбоями в сети.
◦ Протокол обмена информацией о центрах обработки данных (DCBX) для обнаружения и обмена информацией о приоритете и пропускной способности с конечными точками.
◦ Платформа также поддерживает Explicit Congestion Notification (ECN), которая обеспечивает уведомление от конца к концу по IP-потоку путем маркировки пакетов, которые испытали перегрузку, без снижения трафика.Платформа способна отслеживать статистику ECN о количестве маркированных пакетов, которые испытали перегрузку.
● Конвергенция локальных сетей и сетей SAN
◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesЭта функция позволяет LAN и SAN конвергировать сети на беспотери, надежной сети Ethernet.
● Высокая доступность оборудования и программного обеспечения
◦ Технология виртуального порта-канала (vPC) обеспечивает многопутную передачу слоя 2 посредством устранения протокола Spanning Tree.Он также позволяет полностью использовать бисекционную полосу пропускания и упрощенные логические топологии уровня 2 без необходимости изменения существующих моделей управления и развертывания.
◦ 64-управленный равный стоимости MultiPath (ECMP) маршрутизации позволяет использовать слой 3 Fat-дерево конструкции.и увеличить пропускную способность с небольшими перебоями в сети.
◦ Расширенные возможности перезагрузки включают горячее и холодное исправление.
◦ Коммутаторы используют горячезаменяемые энергоблок и вентиляторы с избыточностью N + 1.
● Специально построенная операционная система Cisco NX-OS со всеобъемлющими, проверенными инновациями
◦ Одно бинарное изображение, которое поддерживает каждый переключатель в серии Cisco Nexus 9000, упрощая управление изображениями.конструкция, изолирующая неисправности при одновременном увеличении доступности. В случае сбоя процесса процесс может быть перезапущен без потери состояния. Операционная система поддерживает горячее и холодное патчирование и онлайн-диагностику.
◦ Data Center Network Manager (DCNM) - это платформа управления сетью для всех развертываний, поддерживаемых NX-OS, охватывающая новые архитектуры тканей, IP Fabric for Media,внедрение сетей хранения данных для Cisco Nexus®Ускорить обеспечение с дней до минут и упростить развертывание с нуля до дня N.Сокращение циклов устранения неполадок с графической операционной видимостью для топологииУстранение ошибок в конфигурации и автоматизация текущих изменений в замкнутом цикле.с шаблонами моделей развертывания и соответствием конфигурации, предупреждающие с автоматическим исправлением. Резюме состояния в режиме реального времени для ткани, устройств и топологии. Коррелированная видимость для ткани (подложка, накладка, виртуальные и физические конечные точки), включая вычислительную визуализацию с помощью VMware.
◦ Мониторинг сетевого трафика с Cisco Nexus Data Broker создает простой, масштабируемый,и экономически эффективные сетевые тестовые точки доступа (TAP) и Cisco Switched Port Analyzer (SPAN) для мониторинга и анализа сетевого трафика.
● Cisco Network Assurance Engine (NAE)
◦ Cisco NAE постоянно проверяет, работает ли сетевая инфраструктура в соответствии с намерением политики, и использует силу математических моделей для рассуждения от имени оператора в политике,конфигурация и уровень динамического состоянияNAE может точно указать проблемы в сети, определить, какое приложение или часть сети пострадала, найти причину проблемы и предложить, как ее исправить.Его подход непрерывной проверки преобразует день 2 операции от реактивного к проактивному режиму и он делает это без использования каких-либо данных пакетаNAE помогает избежать отключений, предсказывая влияние изменений, уменьшая информационные инциденты, связанные с сетью, и сокращая среднее время ремонта до 66%.NAE также помогает обеспечить безопасность сети и соответствие сегментации. Чтобы узнать больше о НАЭ, посетитеhttps://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html.
Спецификации коммутатора серии Cisco Nexus 9300-FX
| Особенность | Cisco Nexus 93180YC-FX | Cisco Nexus 93108TC-FX | Cisco Nexus 9348GC-FXP |
| Порты | 48 x 1/10/25-Gbps и 6 x 40/100-Gbps портов QSFP28 | 48 x 100M/1/10GBASE-T и 6 x 40/100-Gbps портов QSFP28 | 48 x 1-GBASE-T портов, 4 x 1/10/25-Gbps портов SFP28 и 2 x 40/100 портов QSFP28 |
| Поддерживаемые скорости нисходящей связи |
Ethernet с частотой 1/10/25 Гбит/с 16/32-Gbps волоконно-динамический канал |
скорости 100 Мбит/с и 1/10 Гбит/с | Скорости 100 Мбит/с и 1 Гбит/с |
| ЦПУ | 6 ядер | 4 ядра | 4 ядра |
| Система памяти | До 32 ГБ | 24 ГБ | 24 ГБ |
| Диск SSD | 128 ГБ | 128 ГБ | 128 ГБ |
| Буфер системы | 40 МБ | 40 МБ | 40 МБ |
| Порты управления |
1 порт RJ-45 Порты L1 и L2 не используются |
2 порта: 1 RJ-45 и 1 SFP+ | 2 порта: 1 RJ-45 и 1 SFP+ |
| Порты USB | 1 | 1 | 1 |
| Серийные порты RS-232 | 1 | 1 | 1 |
| Силовые источники (до 2) | 500 Вт переменного тока, 930 Вт постоянного тока или 1200 Вт HVAC/HVDC | 500 Вт переменного тока, 930 Вт постоянного тока или 1200 Вт HVAC/HVDC | 350 Вт переменный ток, 440 Вт постоянный ток |
| Типичная мощность (AC/DC)* | 260 Вт | 276W | 178 Вт |
| Максимальная мощность (AC/DC)* | 425 Вт | 460 Вт | 287W |
| Входное напряжение (AC) | от 100 до 240 В | от 100 до 240 В | от 100 до 240 В |
| Входное напряжение (Высоковольтный переменный ток [HVAC]) |
от 200 до 277 В | от 200 до 277 В | от 90 до 305 В |
| Входное напряжение (DC) | от 48 до 60 В | от 48 до 60 В | От -36 до -72 В |
| Входное напряжение (Высоковольтный постоянный ток [HVDC]) |
от 240 до 380 В | от 240 до 380 В | от 192 до 400 В |
| Частота (AC) | от 50 до 60 Гц | от 50 до 60 Гц | от 50 до 60 Гц |
| Фанаты | 4 | 4 | 3 |
| Поток воздуха | Впускная и выпускная трубы с боковой стороны | Впускная и выпускная трубы с боковой стороны | Впускная и выпускная трубы с боковой стороны |
| Физические размеры (H x W x D) |
1.72 на 17,3 на 22,5 дюйма. (4,4 x 43,9 x 57,1 см) |
1.72 на 17,3 на 22,5 дюйма. (4,4 x 43,9 x 57,1 см) |
1.72 на 17,3 на 19,7 дюйма. (4,4 x 43,9 x 49,9 см) |
| Акустика | 57 дБА при 40% скорости вентилятора, 68,9 дБА при 70% скорости вентилятора и 77,4 дБА при 100% скорости вентилятора | 64.2 дБА при 40% скорости вентилятора, 68,9 дБА при 70% скорости вентилятора и 77,8 дБА при 100% скорости вентилятора | 67.5 дБА при 50% скорости вентилятора, 73,2 дБА при 70% скорости вентилятора и 81,6 дБА при 100% скорости вентилятора |
| Соответствие требованиям RoHS | Да, да. | Да, да. | Да, да. |
| MTBF | 238,470 часов | 319790 часов | 257,860 часов |
| Минимальное изображение ACI | ACI-N9KDK9-12.2A | ACI-N9KDK9-12.2A | ACI-N9KDK9-13.0 |
| Минимальное изображение NX-OS | NXOS-703I7.1 | NXOS-703I7.1 | NXOS-703I7.1 |
В таблице 3 перечислены характеристики производительности и масштабируемости для коммутаторов серии Cisco Nexus 9300-FX.
Уведомления:
1Откройте упаковку, тщательно проверьте продукты и берете их нежно.
2Продукт - совершенно новое оригинальное неоткрытое оборудование.
3. Все продукты 3 года гарантии, и покупатель несет ответственность за стоимость обратной доставки.
Международные покупатели:
Ввозные пошлины, налоги и сборы не включены в цену товара или стоимость доставки.
Пожалуйста, проверьте с таможенным управлением вашей страны, чтобы определить, какие будут эти дополнительные расходы до проведения торгов или покупки.
Таможенные сборы обычно взимаются судоходной компанией или взимаются при получении товара.
Мы не будем недооценивать товар или отмечать его как подарок на таможенных бланках.
Продавец не несет ответственности за таможенные задержки.
